UPM 1026

Leistung messen.
Analog und digital.

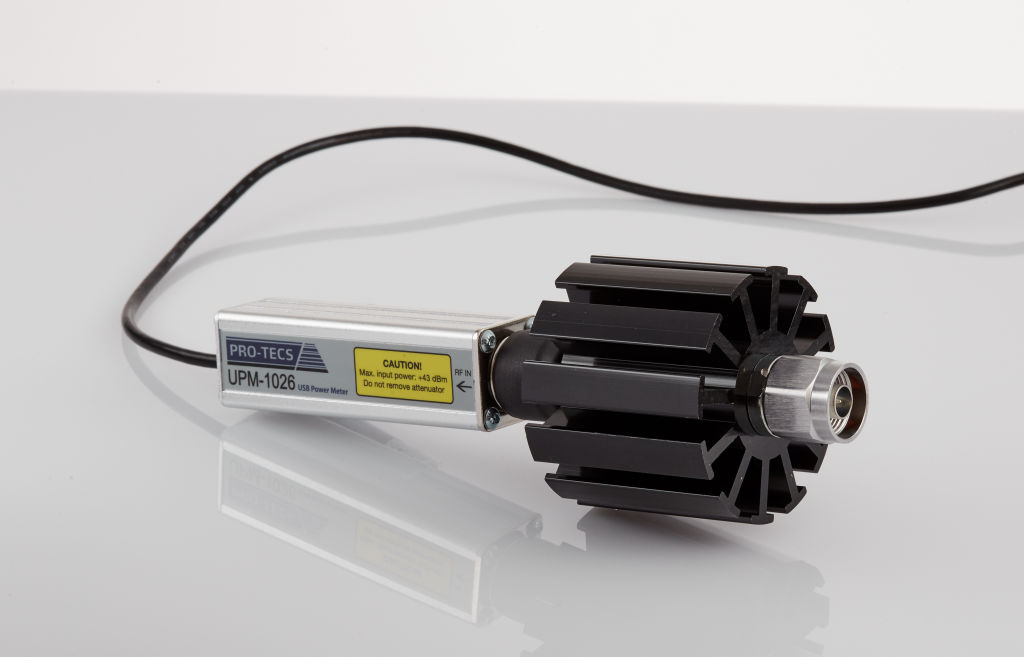

Leistungsmesskopf UPM 1026

Zum Messen der Sendeleistung von analogen und digitalen Funkgeräten

1

Vielseitig verwendbar

Für analoge und digitale Sendeleistungen im Frequenzbereich von 10 MHz bis 2,6 GHz. Bis zu 20 Watt.

2

Einfach zu verwenden

Bediensoftware auf einen Windows-PC aufspielen, Messkopf über USB anschließen - und los geht´s.

3

Einzigartiges Preis-Leistungsverhältnis

Typisch PRO-TECS. Preiswert - einfach zu bedienen - zuverlässig

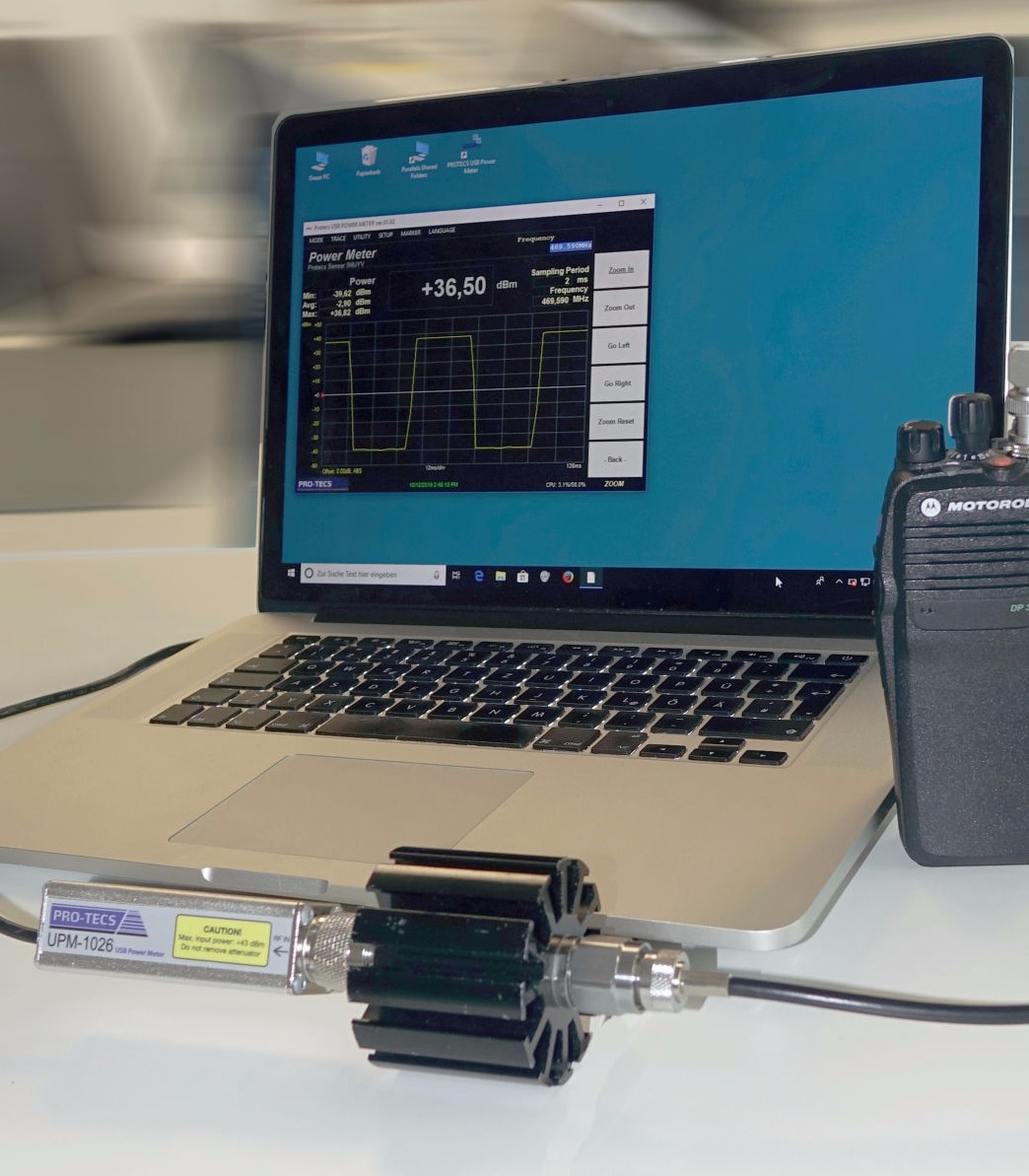

Der Messkopf UPM 1026 dient zum Messen der Sendeleistung von Funkgeräten, Mobiltelefonen, LTE Routern oder WLAN Routern.

Funkgeräte bis zu 20 Watt/43 dBm Leistung sind direkt anschließbar.
Sollte das nicht reichen, kann ein Dämpfungsglied vorgeschaltet werden.

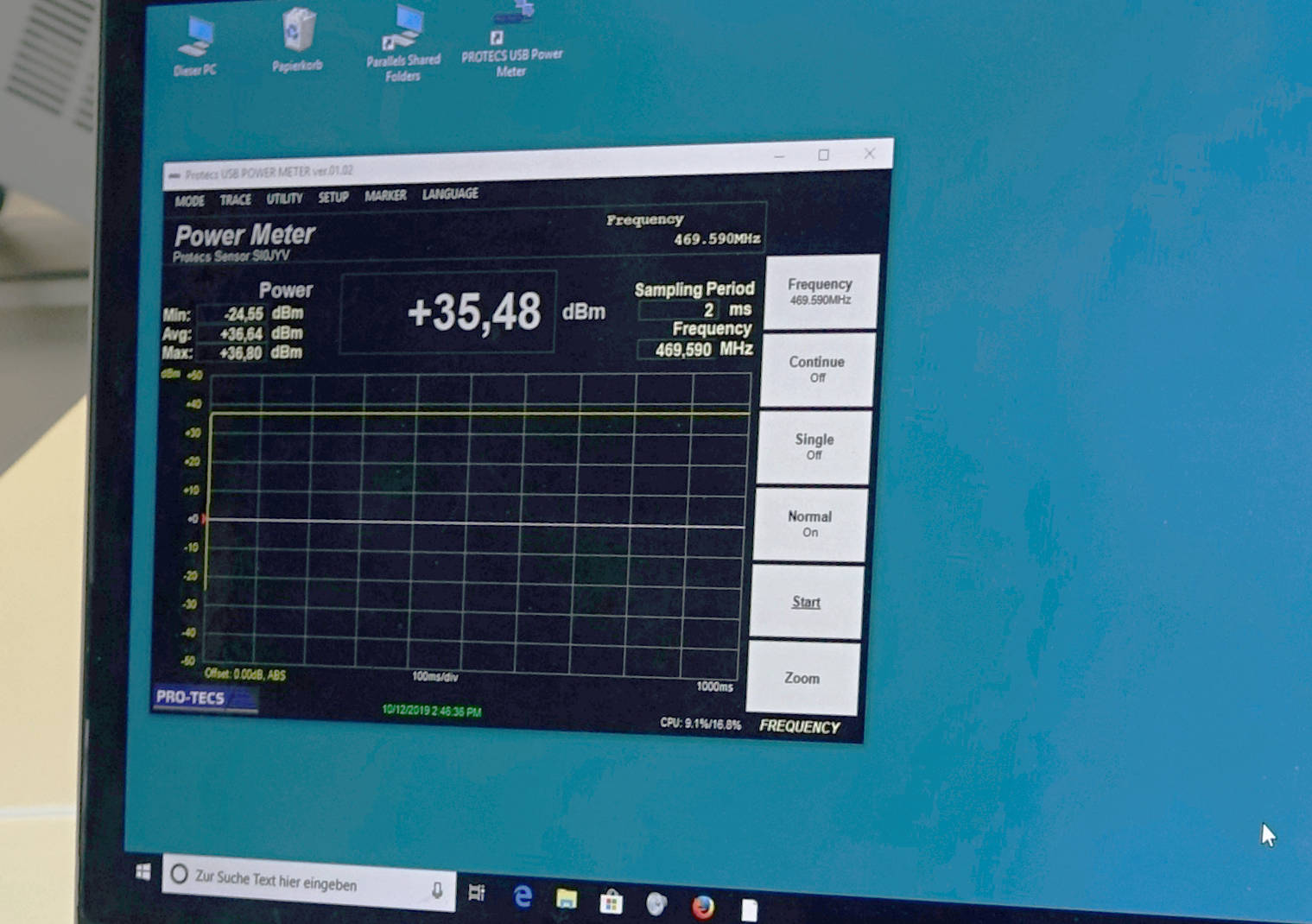

Die Darstellung der Sendeleistung erfolgt wahlweise in Watt oder dBm.

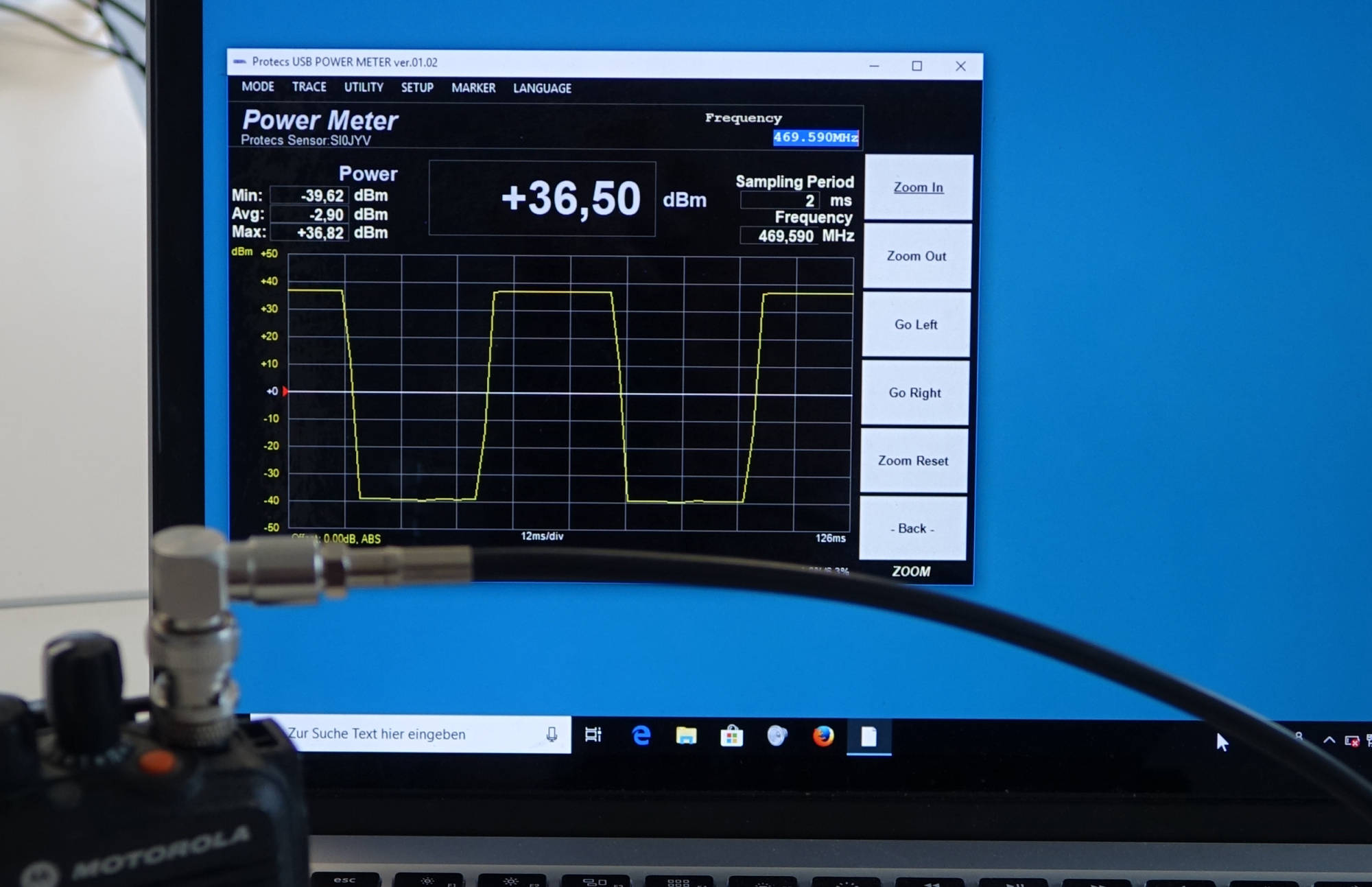

Bei digitaler Sendeleistung werden die Leistungspulse dargestellt. Die Zeitachse ist für die Messung variabel einstellbar. So sind ganz einfach Pulslängenanalysen möglich. Zur Ermittlung der Pulslänge (oder der Pause zwischen den Pulsen) können Marker gesetzt werden.

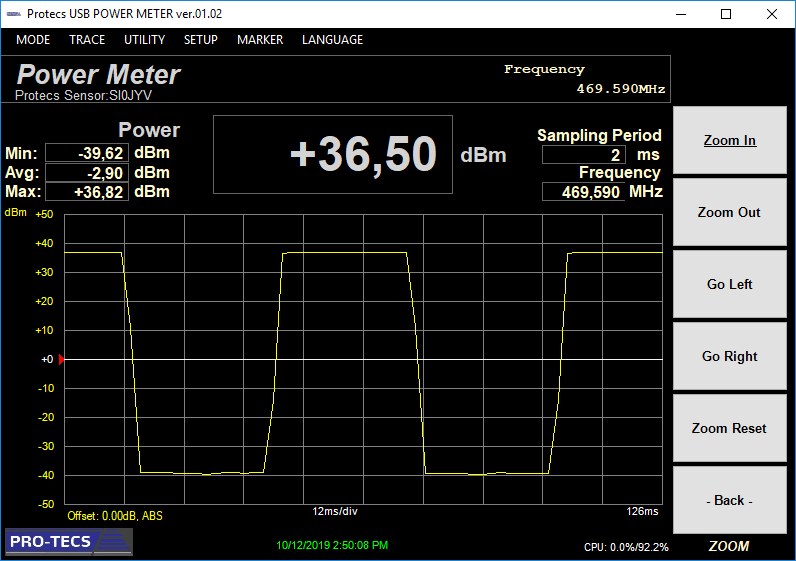

Eine Zoom-Funktion dient zur Einzelpulsdarstellung. Auf diese Art kann die Pulslänge präzise ermittelt werden.


Praktische Holzbox
Der Leistungsmesskopf UPM-1026 wird in einer praktischen Holzbox zur geschützten Aufbewahrung geliefert.

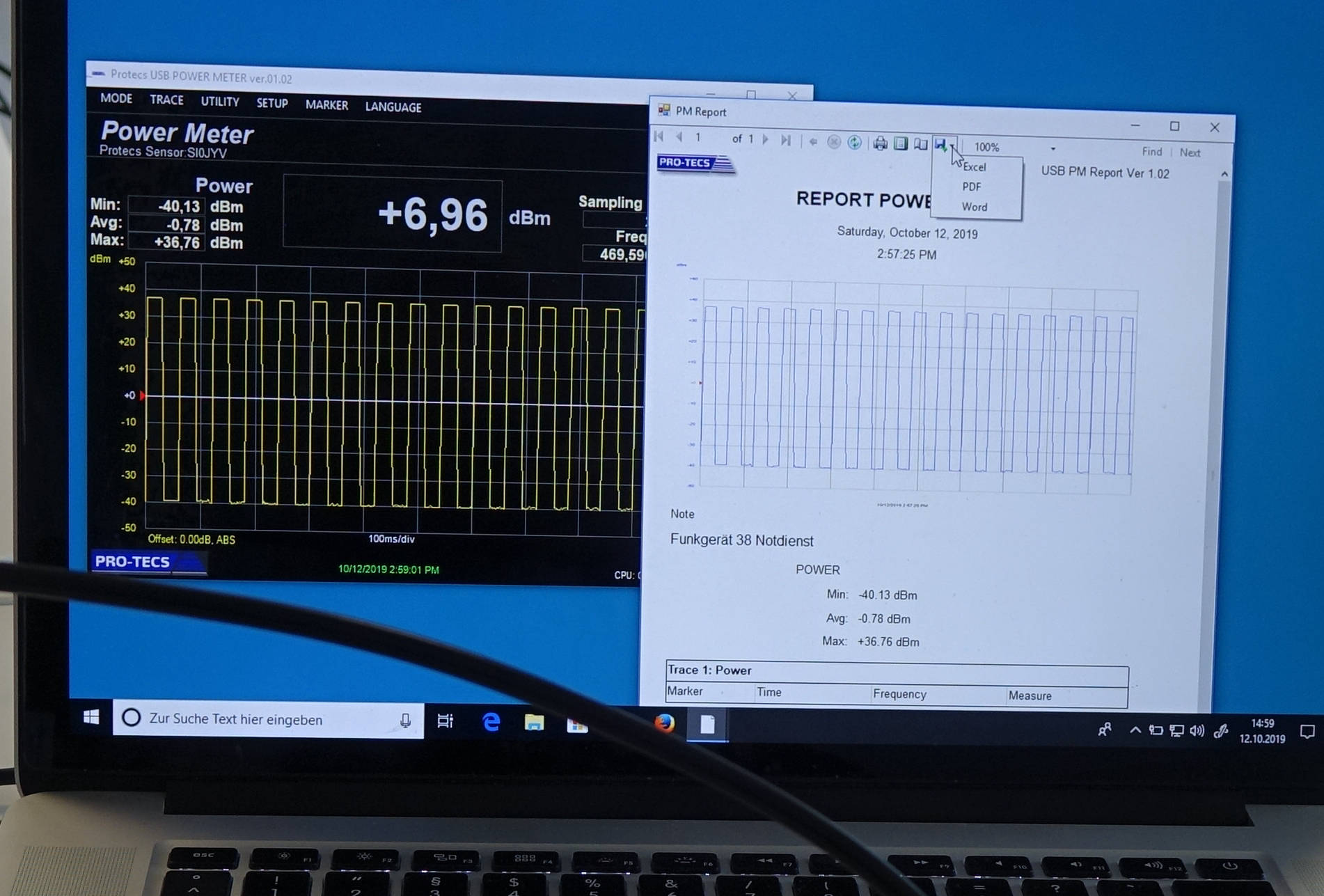

Diverse Messreports auf Knopfdruck
Speichern Sie Ihre Messungen ganz nach Wunsch :
- Die Bildschirm-Darstellung (Hardcopy)
Eine png Datei zeigt das Messdiagramm des Bildschirms
- Die Mess-Spur
zum späteren Analysieren und setzen anderer Marker-Punkte
- Einen vollständigen Mess-Report
wahlweise als PDF, Word- oder Excel Datei

Was möchten Sie messen ?

Egal, ob Watt oder dBm.

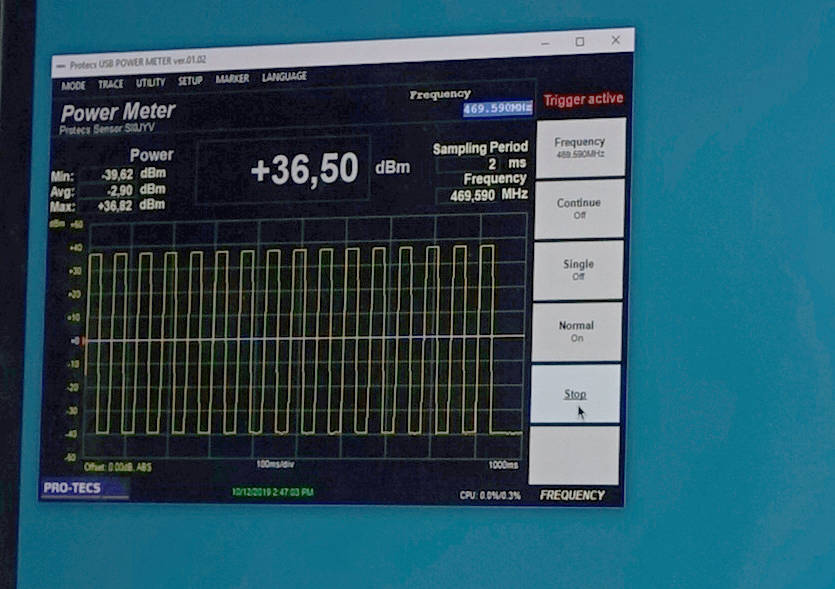

Egal, über welche Zeitperiode. Viele Pulse auf einmal oder Einzelpulsanalyse.

Nicht nur Messung der Leistung, Auch die Pulslänge oder die Länge der Pause zwischen Pulsen kann gemessen werden.

Technische Spezifikation :

UPM-1026 Spezifikation
Frequenzbereich10 MHz - 2.600 MHz
Sendeleistungsbereich- 40 dBm bis + 43 dBm (20 Watt). Höhere Leistung mit vorgeschaltetem Dämpfungsglied möglich.
Impedanz50 Ohm
Messgenauigkeit10 - 500 MHz : +/-0.5dB ,  500 MHz - 2,6 GHz : +/-1dB
HF-AnschlussN-Stecker
PC-AnschlussUSB 2.0
Abmessungen180 mm x 60 mm Durchmesser (ohne USB-Kabel)
Gewicht400 g
Betriebstemperaturbereich+ 5°C + 35°C
Lagertemperaturbereich
- 10°C + 45°C
PC SoftwareWindows-basiert
